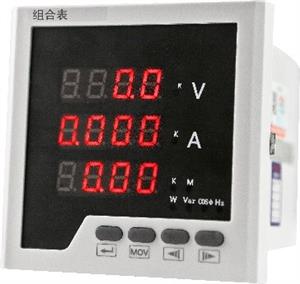

Ø 概述:
组合表采用交流采样技术，能测量电网中最多三种不同的电量信息。用户可通过仪表面板按键设置倍率，性价比极高。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。实现企事业单位智能化管理，为电气节能专项审计提供依据。
注：根据客户的要求，我公司组合表可任意组合。
Ø 产品特点:
◆测量：例举(单相电压电流无功功率组合表)测量单
相电流，单相电压，单相无功功率表
◆显示：三排LED数码显示
◆用途：适用于电力电网，自动化控制系统等。
主要测量电网中的电流，电压，无功功率参量
◆扩展：AC5A以上需配互感器
◆选配：可选带RS485通讯接口
Ø 技术指标
|
输入 |
输入 |
电压：500V(特殊可订做) |
显示 |
LED |
整四位，显示数据更新时间：1S |
|
电流：5A、1A(特殊可订做) |
显示 |
0~9999 |
|||
|
过载 |
持续1.2倍 |
精度等级 |
0.50% |
||
|
瞬时：电压2倍/秒、电流10倍/秒 |
隔离耐压 |
2KV/50Hz/1min |
|||
|
扩展 |
配互感器 |
绝缘电阻 |
≥100MΩ |
||
|
频率 |
50Hz±10% |
平均正常工作时间 |
≥20000h |
||
|
电源 |
工作电压 |
AC 220V或AC/DC85～265V |
工作条件 |
环境温度：-25℃~+55℃ |
|
|
功耗 |
<2W |
湿度≤93% 无腐蚀气体场所 |
|||
Ø 外形及开孔尺寸:
|
外形代号 |
仪表外形 |
面框尺寸mm2 |
屏装配合尺寸mm2 |
开孔尺寸mm2 |
|
2 |
42方形 |
120*120 |
106*106 |
108*108 |
|
3 |
6方形 |
80*80 |
75*75 |
76*76 |
|
9 |
9方形 |
96*96 |
86*86 |
88*88 |
|
A |
A方形 |
72*72 |
66*66 |
67*67 |
|
D |
微方形 |
48*48 |
42.5*42.5 |
45*45 |
|
2 |
42方形 |
120*120 |
106*106 |
108*108 |
|
9 |
9方形 |
96*96 |
86*86 |
88*88 |
|
2 |
42方形 |
120*120 |
106*106 |
108*108 |
|
9 |
9方形 |
96*96 |
86*86 |
88*88 |
