Ø 概述:
智能型单相电压表采用交流采样技术，能测量电网中的电压，可通过仪表面板按键设置倍率，性价比极高。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。实现企事业单位智能化管理，为电气节能专项审计提供依据。
Ø 产品特点:
◆测量：单相电压/三排LED同时显示A、B、C三相电压
◆显示：一排LED数码/LCD液晶显示
◆用途：适用于电力电网，自动化控制系统。主要测量电
网中的电压参量/三相电压参量
◆扩展：单相电压在AC500V以上需配互感器
◆选配：可选带RS485通讯接口、变送输出(DC4～20mA、DC0～20mA)、上下限报警控制功能
Ø 技术指标:
|
输入 |
输入 |
电压：500V(特殊可订做) |
显示 |
LED |
整四位，显示数据更新时间：1S |
|
显示 |
0~9999 |
||||
|
过载 |
持续1.2倍 |
精度等级 |
0.50% |
||
|
瞬时：电压2倍/秒 |
隔离耐压 |
2KV/50Hz/1min |
|||
|
扩展 |
配电压互感器 |
绝缘电阻 |
≥100MΩ |
||
|
频率 |
50/60Hz±10% |
平均正常工作时间 |
≥50000h |
||
|
电源 |
工作电压 |
AC100V、AC220V、AC380V、AC450V、AC1000V、DC100V、DC220V、DC380V、DC75mA、DC450V、DC1000V等(特殊可定做) |
工作条件 |
环境温度：-25℃~55℃ |
|
|
功耗 |
≤3W |
湿度≤93%无腐蚀气体场所 |
|||
Ø 外形及开孔尺寸:
|
外形代号 |
仪表外形 |
产品型号 |
面框尺寸mm2 |
屏装配合尺寸mm2 |
开孔尺寸mm2 |
|
1 |
16槽形 |

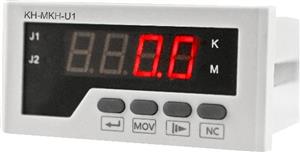

KH-MKH-U1 |
160*80 |
150*70 |
151*71 |
|
2 |
42方形 |
120*120 |
106*106 |
108*108 |
|
|
3 |
6方形 |
80*80 |
75*75 |
76*76 |
|
|
4 |
46槽形 |
120*60 |
115*55 |
116*56 |
|
|
5 |
5槽形 |
96*48 |
90*43 |
92*44 |
|
|
6 |
9方形 |
96*96 |
86*86 |
88*88 |
|
|
7 |
A方形 |
72*72 |
66*66 |
67*67 |
|
|
8 |
微方形 |
48*48 |
42.5*42.5 |
45*45 |
