Ø 概述:
F系列多功能复费率电力仪表是电力质量监测的理想设备。能对电网中的电流、电压、功率、电能、频率、功率因数等电参数进行测量，完善的电能计量功能，8时段4费率.带2路电能脉冲输出和485通讯。LCD液晶显示方式。还有多种扩展功能可供选择：4路开关量输入；4路开关量输出；4路变送量输出。可实现本地和远程的开关信号监测和控制功能。具有安装方便，接线简单，维护便利，工程量小现场可编程设置输入参数等特点，并且能够完成也夜界不同PLC，工控计算机的组网通信。
Ø 功能特点:
◆测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能峰、尖、平、谷四种费率计量、显示
◆计量：正反向有功电能，感性容性无功电能
◆显示：三排LED数码管切换显示，可视度高。
STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示
◆通讯：RS485通讯，MODBUS-RTU协议
◆输出：2路电能脉冲输出
◆输入：4路开关量输入(非标可订制)
◆扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
◆用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
Ø 技术指标:
|
性能 |
参数 |
||
|
输入信号测量显示 |
网络 |
三相三线、三相四线 |
|
|
电压 |
额定值 |
AC 100V、400V(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<1VA(每相) |
||
|
阻抗 |
>300kΩ |
||
|
精度 |
精度等级0.5 |
||
|
电流 |
额定值 |
AC 1A、5A(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<0.4VA(每相) |
||
|
阻抗 |
<20mΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
频率 |
40~60Hz，精度0.01Hz |
||
|
功率 |
有功、无功、视在功率，精度0.5% |
||
|
显示 |
可编程、切换、循环(LCD)显示 |
||
|
电 能 |
四象限计量 |
有功精度0.5%，无功精度1% |
|
|
电 源 |
工作范围 |
AC/DC 80V~270V |
|
|
输出可 编程 |
功耗 |
≤5VA |
|
|
数字接口 |
RS-485、MODBUS-RTU协议 |
||
|
脉冲输出 |
2路电能脉冲输出 |
||
|
模拟量输出 |
4路模拟量变送输出，4～20mA/0～20mA |
||
|
环 境 |
工作环境 |
-20~+55℃ |
|
|
储存环境 |
-40~+75℃ |
||
|
安 全 |
耐压 |
输入/电源>2kV，输入/输出>2kV，电源/输出>1kV |
|
|
绝缘 |
输入、输出、电源对机壳>100MΩ |
||
Ø 外形及开孔尺寸:
|
外形代号 |
仪表外形 |
产品型号 |
面框尺寸mm2 |
屏装配合尺寸mm2 |
开孔尺寸mm2 |
|
2 |
42方形 |

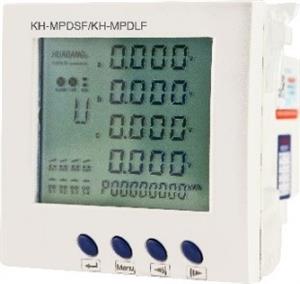

KH-MPDSF/ KH-MPDLF |
120*120 |
106*106 |
108*108 |
|
9 |
9方形 |
96*96 |
86*86 |
88*88 |
