Ø 概述:
H系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计算、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯协议。
Ø 功能特点:
◆测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
◆计量：正反向有功电能，无功电能
◆显示：三排LED数码管显示，可视度高。STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示
◆通讯：RS485通讯，MODBUS-RTU协议
◆输出：2路电能脉冲输出
◆扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
◆用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
Ø 技术指标:
|
性能 |
参数 |
||
|
输入信号测量显示 |
网络 |
三相三线、三相四线 |
|
|
电压 |
额定值 |
AC 100V、400V(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<1VA(每相) |
||
|
阻抗 |
≥500kΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
电流 |
额定值 |
AC 1A、5A(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<0.4VA(每相) |
||
|
阻抗 |
<2mΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
频率 |
40~60Hz，精度0.01Hz |
||
|
功率 |
有功、视在功率，精度0.5级，无功精度1.5级 |
||
|
电能 |
四象限计量，有功精度1.0级，无功精度2.0级 |
||
|
显示 |
可编程、切换、循环(LCD)显示 |
||
|
电 源 |
工作范围 |
AC220V或者AC/DC 85~270V |
|
|
功耗 |
≤5VA |
||
|
输 出 |
数字接口 |
RS-485、MODBUS-RTU协议 |
|
|
脉冲输出 |
2路电能脉冲输出，光耦继电器 |
||
|
环 境 |
工作环境 |
-40℃~+55℃ |
|
|
储存环境 |
-20℃~+75℃ |
||
|
安 全 |
耐压 |
输入/电源>2kV，输入/输出>2kV，电源/输出>1kV |
|
|
绝缘 |
输入、输出、电源对机壳>100MΩ |
||
Ø 外形及开孔尺寸:
|
外形代号 |
仪表外形 |
型号 |
面框尺寸mm2 |
屏装配合尺寸mm2 |
开孔尺寸mm2 |
|
2 |
42方形 |
KH-MPDSH/KH-MPDLH |
120*120 |
106*106 |
108*108 111*111 |
|
9 |
9方形 |
KH-MPDSH/KH-MPDLH |
96*96 |
86*86 |
91*91 88*88 |
|
3 |
6方形 |
KH-MPDSH/KH-MPDLH |
80*80 |
75*75 |
76*76 |
|
A |
A方形 |
KH-MPDSH/KH-MPDLH |
72*72 |
66*66 |
67*67 |

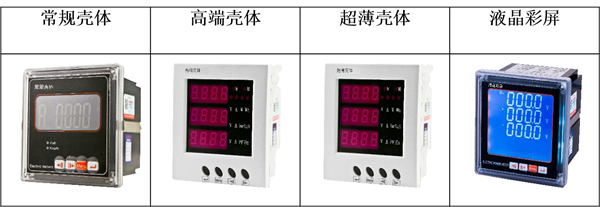

Ø 4种壳体
