Ø 概述:
E系列多功能谐波表能够高精度测量三相电网系统中全部电量参数，并带有通讯接口和电能脉冲输出、可选带四路开关量输入和四路开关量输出功能，可实现本地或远程的开关信号监测和控制功能。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
Ø 功能特点:
◆测量：三相电压、电流、有功功率、无功功率、功率
因数、频率、有功电能、无功电能
◆计量：正反向有功电能，感性容性无功电能电力质量
◆分析：分析:相/线电压总谐波畸变率THDu、电流总谐
波畸变率THDi、三相电压不平衡度εu、三相电流不平衡度εi
◆显示：三排LED数码管显示，可视度高.STN蓝屏、宽
视角、高品质、高清晰LCD液晶屏显示
◆通讯：RS485通讯，MODBUS-RTU协议
◆输出：2路电能脉冲输出、可选带四路开关量输出、四路模拟量输出(订货须说明)
◆输入：四路开关量输入(订货须说明)
◆扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
◆用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
Ø 技术指标:
|
性能 |
参数 |
||
|
输入信号测量显示 |
网络 |
三相三线、三相四线 |
|
|
电压 |
额定值 |
AC 100V、400V(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<1VA(每相) |
||
|
阻抗 |
≥500kΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
电流 |
额定值 |
AC 1A、5A(订货时请说明) |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
<0.4VA(每相) |
||
|
阻抗 |
<2mΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
频率 |
40~60Hz，精度0.01Hz |
||
|
功率 |
有功、无功、视在功率，精度0.5级 |
||
|
谐波 |
三相电压/电流31次谐波总含量 |
||
|
电能 |
四象限计量，有功精度0.5级，无功精度1级 |
||
|
显示 |
可编程、切换、循环(LCD)显示 |
||
|
电 源 |
工作范围 |
AC/DC 85~270V |
|
|
功耗 |
≤5VA |
||
|
输 出 |
数字接口 |
RS-485、MODBUS-RTU协议 |
|
|
脉冲输出 |
2路电能脉冲输出，光耦继电器 |
||
|
开关量输入 |
4路开关量输入，干接点方式(订货需说明) |
||
|
开关量输出 |
4路开关量输出，继电器(订货需说明) |
||
|
模拟量输出 |
4路模拟量输出，4~20mA/0~20mA(订货需说明) |
||
|
环 境 |
工作环境 |
-10~+55℃ |
|
|
储存环境 |
-20~+75℃ |
||
|
安 全 |
耐压 |
输入/电源>2kV，输入/输出>2kV，电源/输出>1kV |
|
|
绝缘 |
输入、输出、电源对机壳>5MΩ |
||
Ø 外形及开孔尺寸:
|
外形代号 |
仪表外形 |
产品型号 |
面框尺寸mm2 |
屏装配合尺寸mm2 |
开孔尺寸mm2 |
|
2 |
42方形 |

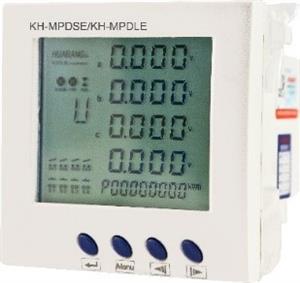

KH-MPDSE/ KH-MPDLE |
120*120 |
106*106 |
108*108 |
|
9 |
9方形 |
96*96 |
86*86 |
88*88 |
