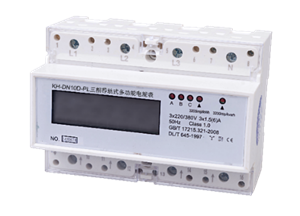

KH-DTS2851-PL型三相导轨式多功能电能表(7P)

发布时间:2018-04-08

Ø 概述:

KH-DTS2851-PL型三相电子式多功能电能表是新一代导轨式安装的微型电能表。

该电能表采用LCD显示,可显示三相电压、三相电流、总有功功率、总功率因数及总有功电能,并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换,极大的方便用电自动化管理。

该电能表具有体积小、安装方便等优点,且具有极高的精度和良好的EMC性能,符合国标GB/T17215中电子式电能表的相关技术要求。

Ø 功能特点:

1、停电显示电量(可选)

2、有功电能进行双向计量,反向电量计入总电量

3、反接计量

4、实时电流、电压、有功功率、功率因素,频率测量显示

5、可进行4种费率(尖、峰、平、谷)10个时段设置,无功电能,无功功率(可选)

6、自动月结算功能,可保存上12个月历史电量数据,通过RS485通讯读取

7、可通过RS-485通信接口完成编程和抄表操作,RS485在电表额定电压80%---115%均可正常工作。

8、支持远红外通讯

9、通讯:支持DL/T645Modbus-RTU协议

10、无源脉冲输出,符合DIN43864标准

11、断电后,所有存储数据不丢失,并能保持15年以上

Ø 技术规格:

◆电压: 3*100V3*380V3*220V/380V3*230V/400V±20%

◆频率: 50Hz60Hz

◆电流规格: 5A/CT5(30)A10(40)A15(60)A20(80)A30(100)A

◆电压回路功耗:1.0W5VA

◆电流回路功耗:1VA(Ib)

◆正常工作温度: -15+55

◆存贮运输温度: -25+70

◆环境湿度:85%

◆产品寿命:大于10

◆外型尺寸:125mm*88mm*68mm
